Сказочный светящийся костюм.

Добавьте немного света в Ваш сказочный костюм, с помощью волоконной оптики.

Светящийся костюм с оптоволокном.
Светящийся костюм.
Этот метод светового оформления крылышек для костюма использует простую схему светодиодов и батареек.









Шаг 1. Материалы.
  • Крылья для феи – но это уже сами делайте. Тут сложностей нет.
  • Оптоволокно. Количество отрезков, длина кабеля, зависит от проекта. (подробнее про оптоволокно).
  • Коробочка для батарейки.( необязательно)
  • 3-х вольтовая батарейка.
  • 2 штуки светодиода. Самый яркие. Цвета - в зависимости от дизайна.
  • Немного проводов, иголки и нитки, кусочки ткани, клей, изолента, ножницы, плоскогубцы, ручка / карандаш. Термотрубочка, трубочка от капельницы или, что то похожее.
Шаг 2. Планирование дизайна.
На куске картона  планируем контуры крыльев . Это необходимо что бы точно знать длину и места скрепления оптоволокна. Зафиксируйте с помощью изоленты оптоволокно на макете. Используйте клейкую ленту (или изоленту), для фиксации светового провода. После того, как макет был спланирован и оптоволокно зафиксировано, соберите концы оптоволокна вместе.
Оптоволокно дизайн для костюма

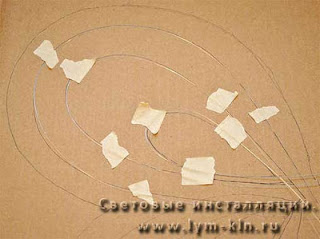

Планируем контуры.
Оптоволокно дизайн для костюма
Фиксируем оптоволокно изолентой.
Стяните концы оптоволокна изолентой и тщательно проклейте.
Внимание!!! До начала склеивания – проверьте совместимость клея на отдельном кусочке провода. Некоторые виды клеев разъедают оптоволокно!
Когда все прочно будет проклеено, можно снять клейкую ленту. Повторите тоже самое, для другого крыла. Аккуратно и ровно отрежьте  концы оптоволоконного кабеля с помощью ножниц. Оставьте по 2-3 сантиметра от того места где Вы скрепляли клеем.
Склеиваем оптовлокно
Склеиваем оптоволоконный провод.
Отрезаем концы оптоволокна ножницами.
Шаг 3. Прикрепление концов оптоволокна к светодиодам.
И так у нас получилось 2 крыла. Можно отклеить их от картона и приступаем к следующему шагу.
Возьмем термотрубочку длинной 3-5 сантиметров и осторожно натянем один конец трубочки на оптоволокно, а в другой конец вставим  светодиод. Надо как можно ближе разместить концы оптоволокна со светодиодом.
Тщательно и аккуратно оберните несколькими слоями изоленты места креплений.
Светодиод, трубочка и оптовлокно.
Светодиод, трубочка и оптоволокно.
Место крепления светодиода и оптоволокна.
Место крепления светодиода и оптоволокна.
Вот что должно получиться:
Оптоволокно готово для пришивания
Почти все готово!
Шаг 4. Подготовка светодиодов.
Используя плоскогубцы, согните ножки светодиодов. Соблюдайте полярность!.Скрутите  ножки в спирали, чтобы их легче было пришивать и подключать к ним батарейку.
Зафиксируйте батарейку тканью. (На рисунке использован держатель для батареек). Не забудьте сделать из проводков, что то на подобие выключателя.  Сделайте проверку на  работоспособность.
Шаг 5. Пришивание оптоволокна, диода и батарейки.
Пришиваем к  крыльям оптоволокно. Используем подходящий цвет ниток или леску.
Ну далее красиво и аккуратно надо замаскировать место подключения кусочком ткани.
Пришивание светопровода к костюму.
Батарейка и светодиоды.
Общий вид.
Маскируем место монтажа.
Ну и вот - итог работы:
Сказочный световой костюм.
Сказочный световой костюм.
