Сумка а-ля "Tron".

Для фанатов данного фильма, предлагаем простое решения для «модернизации» сумки для ноутбука с помощью холодного неона.


Вот как это делается:
сумка из гибкого (холодного) неона
Сумка а-ля "TRON"
Необходимо:
• Электролюминесцентные провода - гибкий неон необходим цвета «аква», желательно толщиной 2,0 или 3,0 мм.
• EL инвертор – необходим один инвертор ( рассчитанный на 2*АА батарейки).
• Разъемы для инвертора - как правило, продаются в месте с инвертором .
(неоновый провод, инверторы, разъемы – вы можете приобрести на www.lym-kln.ru)
Дизайн.
• Ещё нужно – паяльник, припой, ножницы, скотч, термоусадочная трубка, иголка, леска.
Дизайн.
Первый шаг заключается в разработке дизайна и планировании, монтажа гибкого неона. Это можно прикинуть на листе бумаги. Лучше всего, расположение электролюминесцентного провода рассчитывать так, что бы он не находился на тех местах которые будут постоянно сгибаться / разгибаться.
Монтаж EL провода.
Неоновый провод можно соединять параллельно. Вот как на рисунке слева.
Надо учитывать, что инвертор на 2 батарейках АА рассчитан на 2 – 3 метра гибкого неона. Чем неоновый провод короче – тем он будет ярче светиться. В принципе – если есть желание, можно взять и два инвертора.
EL провод пайка.
Теперь, когда знаем как все делать, можно начать работать с EL проводом.

Важно! Перед самым монтажом кусочков EL провода желательно добавить дополнительно по 3-6 сантиметров провода, так как для пайки необходимо 2-3 сантиметра .
Подробнее о том, как паять неоновый шнур можно прочитать в блоге.
Пришивание неонового шнура.
Теперь мы начнем пришивать EL провод к сумке. Мы предлагаем с помощью обычной лески.
Приложите гибкий неон к сумке и зафиксируйте его монтажной лентой – так будет легче пришивать электролюминесцентный шнур.
Фиксация гибкого неона
Фиксируем гибкий неон монтажной лентой
Фиксация гибкого неона
Пришиваем неоновый прод лесукой


Детализация.
Для более красивой визуализации использовали термоусадочную трубку черного цвета – чтобы придать эффект "разрыва" свечения.
Эффект "разрыва" света
Неоновый шнур соединяем с помощью сплиттера.
Монтаж 3-х неоновых проводов.
Теперь монтаж неонового провода и инвертора. Ну тут тонкостей особых нет - все понятно по картинкам. Проблема в том, что имеем 4 EL провода, а хотим, чтобы гибкий неон работал от одного инвертора. Решается эта проблема просто - делаем сплиттер, с одним выходом на инвертор и с двумя коннекторами.
Делаем сплиттер.
Коннекторы для EL провода. Коннекторы для EL провода


Теперь аккуратно делаем выводы к инвертору. И все!

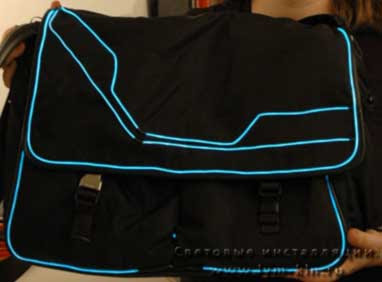

Вот, что получилось:
сумка с гибким неоном
